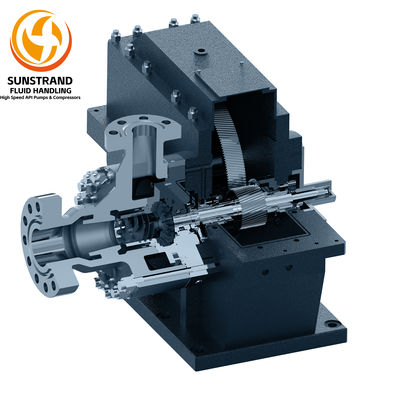

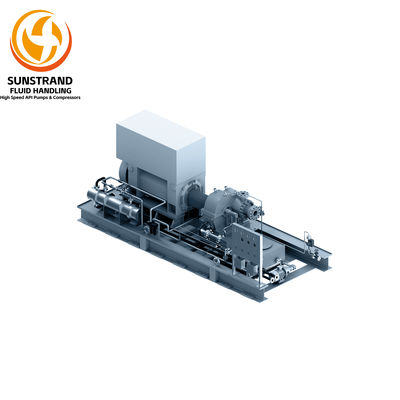

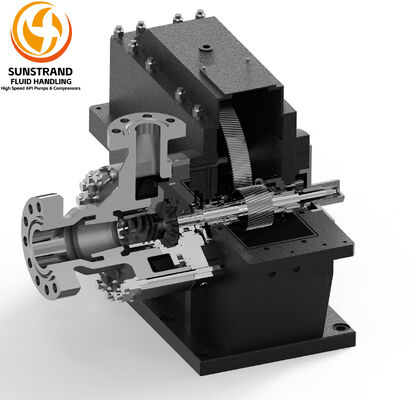

Οριζόντια συμπαγή φυγοκεντρική αντλία υψηλών ταχυτήτων SFH-W9 τύπου υπερυψωμένη

Περιγραφή Προϊόντος:

Οι αντλίες της σειράς SFH-W είναι τύπου υπερκείμενης, οριζόντια τοποθετημένες αντλίες υψηλής ταχύτητας, που αποτελούνται κυρίως από κινητήρα-κιβώτιο ταχυτήτων, σώμα αντλίας, σύστημα λίπανσης και βάση. Είναι σταθερές, αξιόπιστες, συμπαγείς σε μέγεθος, εύκολες στη συντήρηση και έχουν μεγάλη διάρκεια ζωής. Οι αντλίες της σειράς GSB-W5/79 είναι εξοπλισμένες με σταθεροποιητές οπισθοροής, οι οποίοι βελτιώνουν την απόδοση της αντλίας στο τμήμα χαμηλής ροής και διευρύνουν τα εύρη ρύθμισης ροής. Το σύστημα άξονα υψηλής ταχύτητας είναι εξοπλισμένο με προηγμένα αμφίδρομα ρουλεμάν τύπου πτερυγίου για να διασφαλίζει μακροχρόνια λειτουργία των αντλιών υπό πίεση αναρρόφησης έως 10.0MPa

Χαρακτηριστικά:

• Όνομα Προϊόντος: Αντλία Υψηλής Ταχύτητας Οριζόντια SFH-W9
• Ταχύτητα: Έως 9000^21000 Στροφές/λεπτό
• Μέγιστο Ύψος Άντλησης: Έως 3600 Μ
• Ισχύς Κινητήρα: Έως 2000KW
• Υλικό: Χυτοσίδηρος, Ανοξείδωτος Χάλυβας, Διπλός Χάλυβας
• Εύρος Πίεσης: Έως 40 Bar

Φυγοκεντρικές Αντλίες Υψηλής Ταχύτητας, Συμπιεστές Υψηλής Ταχύτητας

Τεχνικές Παράμετροι:

 Διάγραμμα Απόδοσης Αντλίας Υψηλής Ταχύτητας Οριζόντια SFH-W

Κιβώτιο Ταχυτήτων Υψηλής Απόδοσης:

Το περίβλημα του κιβωτίου ταχυτήτων και ο άξονας των γραναζιών είναι τα βασικά εξαρτήματα μιας αντλίας. Ως εκ τούτου, οι διαδικασίες θερμικής επεξεργασίας είναι πολύπλοκες και η ακρίβεια κατεργασίας και οι ανοχές εφαρμογής είναι αυστηρές. Μέσα από χρόνια προσπαθειών, έχει καθιερωθεί ένα σύνολο ολοκληρωμένων και δοκιμασμένων στο χρόνο διαδικασιών κατασκευής. Υπό αυτούς τους κανονισμούς, η χημική σύνθεση και η θερμική επεξεργασία των χυτών ελέγχονται αυστηρά, πραγματοποιούνται πολλαπλές επεξεργασίες σταθεροποίησης μετά την αρχική κατεργασία των κιβωτίων ταχυτήτων για να διασφαλιστεί υψηλή αντοχή και σταθερότητα. Κάθε τελικό εξάρτημα ελέγχεται αυστηρά, καταγράφεται και αρχειοθετείται για ιχνηλασιμότητα.

Ρουλεμάν Εμβόλου Υψηλής Απόδοσης:

Πολλαπλές σειρές αυτο-αναπτυγμένων ρουλεμάν εμβόλου μπορούν να συνδυαστούν ευέλικτα για να καλύψουν διαφορετικές εφαρμογές. Η επιτυχής ανάπτυξη ρουλεμάν αξονικών, ακτινικών και τύπου πτερυγίου, κατάλληλων για εργασία υπό υψηλή πίεση αναρρόφησης και συνθήκες βαρέως φορτίου, βελτιώνει σημαντικά τη σταθερότητα και την αξιοπιστία των αντλιών υψηλής ταχύτητας και διευρύνει το πεδίο εφαρμογής τους.

Βελτιστοποίηση Υδραυλικού Τμήματος:

Ο εισαγωγέας, ο τροχός, ο διαχύτης και το περίβλημα της αντλίας, που είναι τα κύρια εξαρτήματα του υδραυλικού τμήματος, βελτιστοποιούνται με τη βοήθεια λογισμικού CFD.

Συσκευασία και Αποστολή:

Συσκευασία Προϊόντος:

• Μία Αντλία Υψηλής Ταχύτητας Οριζόντια SFH-W9
• Εγχειρίδιο χρήσης και οδηγίες εγκατάστασης
• Οδηγίες και προειδοποιήσεις ασφαλείας

Αποστολή:

• Αποστέλλεται εντός 6 μηνών
• Βάρος αποστολής: 75 κιλά
• Διαστάσεις αποστολής: 120*80*100cm (ανάλογα με την αντλία)
• Μεταφορέας: UPS ή FedEx ή Cargo
• Επιλογές αποστολής: Τυπική ή Επείγουσα

 Υπηρεσία

Η μετα-υπηρεσία εκτελείται από καλά εκπαιδευμένους και εξειδικευμένους τεχνικούς, ικανούς να αντιμετωπίζουν άμεσα τυχόν τεχνικά ζητήματα που προκύπτουν κατά την εγκατάσταση, την έναρξη λειτουργίας και την παραγωγή. Υπάρχει διαθέσιμο επαρκές απόθεμα ανταλλακτικών και γρήγορη παράδοση λόγω της αρθρωτής σχεδιαστικής μας φιλοσοφίας.

Εγκαταστάσεις Δοκιμών

Επαγγελματικές εγκαταστάσεις δοκιμών συμπιεστών, εξοπλισμένες με συστήματα απόκτησης δεδομένων υψηλής ταχύτητας και υψηλής ακρίβειας, πραγματοποιούν δοκιμές απόδοσης και λειτουργίας. Τα κύρια συστήματα περιλαμβάνουν: 1) σύστημα δοκιμών αντλιών· 2) σύστημα δοκιμών ρουλεμάν υψηλής ταχύτητας· 3) σύστημα δοκιμών ενσωματωμένης αντλίας λαδιού λίπανσης· 4) σύστημα δοκιμών δυναμικής περιστροφής· και 5) σύστημα δοκιμών απόδοσης στροβίλου. Κάθε παραδοθείσα αντλία υποβλήθηκε σε δοκιμές απόδοσης και λειτουργίας πριν από την αποστολή για να εγγυηθεί την απρόσκοπτη λειτουργία επί τόπου. Τρεις βάσεις δοκιμών αντλιών λειτουργούν ανεξάρτητα, καθεμία με ισχύ 355KW, 1100KW και 4000KW. Κάθε τέτοιο σύστημα λειτουργεί σε κλειστό κύκλωμα, με σύστημα ψύξης κυκλοφορίας για την αποφυγή αύξησης της θερμοκρασίας κατά τη διάρκεια των δοκιμών, η οποία μπορεί να επηρεάσει τη διαδικασία δοκιμής και την ακρίβεια μέτρησης. Εφαρμοζόμενο πρότυπο: . Η αβεβαιότητα της δοκιμής ενέργειας αντλίας είναι καλύτερη από τον βαθμό 1.
